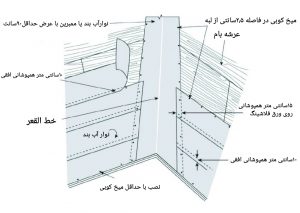

زیر شینگلی( لایه آب بند) خط القعر
خط القعر ها ممکن است که بصورت باز، بسته و یا بافته شده با شینگل پوش داده شوند، فارغ از نحوه پوشش روی خط الفعر آماده سازی زیر آن به روش زیر انجام می گیرد.
. سطح خط القعر را با یک لایه زیر سینگلی خود چسب با عرض حداقل ۹۰ سانتی متر و در امتداد آن پوشش میدهیم.
در صورت نیاز می توان نوارهای زیر شینگلی را با همپوشانی ۳۰ سانتی متر در امتداد هم نصب کرد. زیر سینگلی سطح عرشه یام را بگونه ای نصب می کنیم که روی زیر سینگلی خط القعر،
حداقل ۱۵ سانتی متر می دهیم همپوشانی داشته باشد.

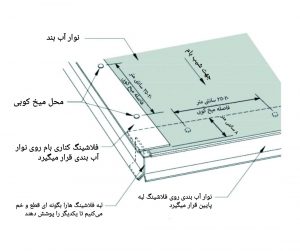

نصب آب چکان یا فلشینگ کناره و لبه بام
در طول لبه پایین و با کناری بام بایستی از فلشینگ فلزی گالوانیزه یا آلومینیومی و یا ورق فلزی دارای رنگ اپوک الکترو استاتیکی استفاده نمود. ورق این – ها بگونه ای خم می گردد که حداقل ۸ سانتی متر آن روی عرشه بام قرار گیرد. فاصله میخ کوبی فلشینگ لبه و کنار بام ۲۰-۲۵ سانتی متر است. در هنگام نصب باید توجه نموده که زیر شینگلی عرشه یام، روی فلشینگ لبه پایین بام و زیر فلشینگ لبه کناری بام قرار گیرد.
نصب شینگل
۱_میخ کوبی

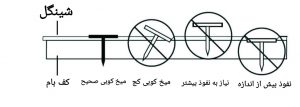

محکم کردن و نگه داشتن اجزاء بام به شکل مناسب از ضروریات دستیابی به یامی سالم و کاربردی است. بدین منظور بایستی سیح را بطور عمود بر سطح به درون شینگل و تخته زیر آن، تا جایی که کلاهک میخ هم سطح روی شینگل شود کویید. ولی باید دقت کرد که فرو رفتن میخ باعث پارگی شینگل نشود. در شکل زیر نحوه میخکوبی صحیح نمایش داده شده است.
محل میخ کوبی همیشه ۲٫۵ سانتی متر بالاتر از محل خط برش و همچنین ۲/۵ سانتی متر از لبه شینگل انجام میگیرد باید دقت نمود که در شیبهای تند (بالاتر از ۶۰ درجه) و در محل هایی که باد شدید می وزد، از تعداد میخ و چسب کاری بیشتری استفاده کرد.

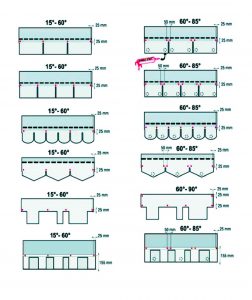

در صورتیکه نصب شینگل در هوای سرد انجام شود، چسب کاری بیشتری مورد نیاز است. همچنین در مناطق دارای باد شدید، در صورت استفاده از شینگل تک لایه باید حداقل در ۵ ردیف بالایی، تمام لت های شینگل راچسب کاری نمود. چسب استفاده شده در این موارد باید با قطر حداکثر ۲۵ میلی متر و در کمال صرفه جویی استفاده گردد. محل میخ کوبی و چسب کاری صحیح در شکل زیر نمایش داده شده است.
